純水/薬液装置用流量計・コントローラ

半導体製造関連装置、薬液装置、超純水装置などへの組み込みに好適な装置用流量計および流量コントローラを豊富にラインアップしています。

超音波流量計
超純水や各種薬液などの液体小流量を無可動部・センサ非接液で測定できるフッ素樹脂製の超音波流量計です。
多様なラインアップで、用途に応じて選択いただけます。
・クランプオンタイプ
・高精度タイプ
・フローモニタ
・微小流量タイプ
・高温タイプ

渦式フローセンサ
流路に置かれた渦発生体の下流側に生じる渦(カルマン渦)の数を検出して流量を測定するフローセンサです。
フッ素樹脂製モデルとPPS樹脂製モデルをラインアップ。

流量コントローラ
純水、超純水、各種薬液などの小流量~微小流量を制御可能なフッ素樹脂製接液部の流量コントローラです。
オールインワンの一体形および設置の自由度が高い分離形をラインアップ。

超音波流量計(装置用)|クランプオンタイプ

ガイド波式クランプオン超音波流量計

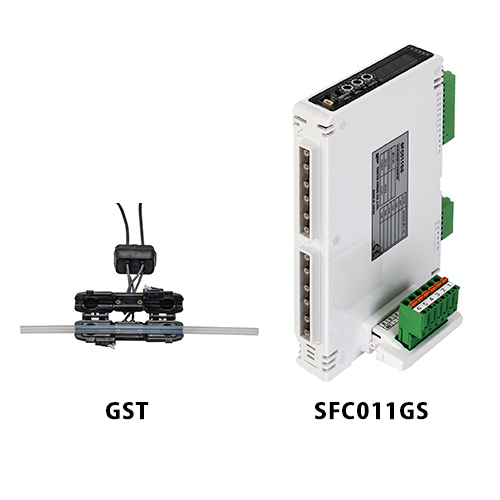

PFA小口径チューブ用のクランプオン超音波流量計です。
流量計取付けのためのチューブ切断・施工が不要で、既設のチューブに挟み込むだけで流量計測ができます。半導体製造装置など高いクリーン度の要求されるプロセスに最適です。
検出器は小形で、省スペースで装置搭載が可能。変換器はマルチチャンネル対応で、1台の変換器で最大6台までの検出器を接続できます。

製品スペック
測定対象 純水、
フォトレジスト、
Low-K材、
シンナー
流量範囲 最大 0 ~ 2.0 L/min
最小 0 ~ 0.5 L/min
流体温度 常温
(温度変化 ±0.5 ℃)
適合チューブ
サイズ
PFA
1/8”, 1/4”,
4 mm, 5 mm, 6 mm
流体圧力 0.5 MPa max. 精度 ±2 % R.D
(> 0.8 L/min)
電源 DC 24 V ±10 % 変換器取付 DINレール

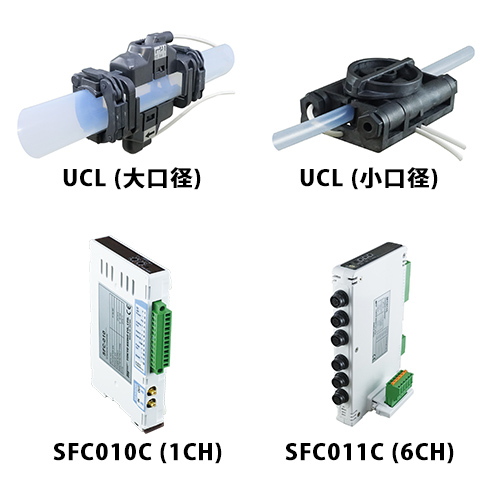

クランプオン超音波流量計

PFAチューブ用のクランプオン超音波流量計です。
小口径から1”までのチューブサイズに対応。流量計取付けのためのチューブ切断・施工が不要で、既設のチューブに挟み込むだけで流量計測ができます。半導体製造装置など高いクリーン度の要求されるプロセスに最適です。
変換器は1ch形およびマルチチャンネル形をラインナップ、1台の変換器で最大6台までの検出器を接続できます。

製品スペック
測定対象 液体全般 流量範囲 最大 0 ~ 80 L/min
最小 0 ~ 3 L/min
流体温度 10 ~ 60 ℃ 適合チューブ
サイズ
PFA
6 mm, 8 mm, 10 mm,
6.35 mm, 9.53 mm,
12.70 mm, 19.05 mm,
25.40 mm
流体圧力 0.5 MPa max. 精度 ±2 % R.D
(> 0.8 L/min)
電源 DC 24 V ±10 % 変換器取付 DINレール

超音波流量計(装置用)|フローモニタ

PFA一体形超音波流量計

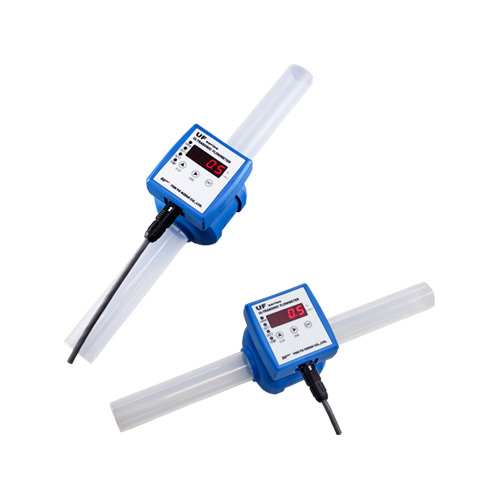

UFはストレートPFAチューブを採用した表示付きの変換器一体形超音波流量計です。
超純水、純水、水の流量管理用として広範囲のアプリケーションに対応します。

製品スペック
測定対象 超純水、純水、水 流量範囲 最大 0 ~ 150 L/min
最小 0 ~ 20 L/min
流体温度 10 ~ 90 ℃ サイズ 1/2", 3/4", 1"
流体圧力 0.5 MPa max. 精度 ±2 % F.S.
(1 digit)
電源 DC 24 V ±10 %

コンパクト超音波流量モニタ

コンパクトな水用のPFA超音波流量モニタです。
流量測定部がストレート構造のため流体に含まれる気泡溜まりがなく、圧力損失もほとんどありません。
高いクリーン度の要求される半導体製造装置などの水流量測定に最適です。

製品スペック
測定対象 純水、水 流量範囲 0 ~ 8 L/min
流体温度 10 ~ 80 ℃ サイズ 6 mm
流体圧力 0.5 MPa max. 精度 ±2 % R.D
(> 1.7 L/min)
電源 DC 24 V ±10 %

バーグラフ表示超音波流量モニタ

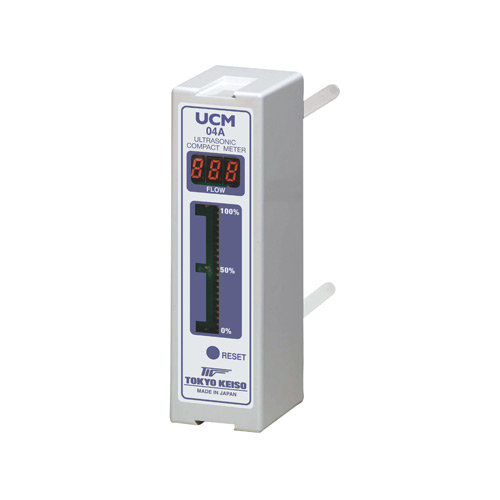

純水、各種薬液などの流量を安定して計測できるバーグラフ表示付PFA超音波流量モニタです。検出器・変換器を一体形で小形化、省スペース化を実現、また前面の7 セグメントLEDとバーグラフにより流量表示されますので現場でも流量確認が可能です。

製品スペック
測定対象 液体全般
(気泡を含まない液体)
流量範囲 最大 0 ~ 8 L/min
最小 0 ~ 0.2 L/min
流体温度 10 ~ 60 ℃ サイズ UCM-04A:4 mm
UCM-06A:6 mm
流体圧力 0.4 MPa max. 精度 ±1 % F.S.
電源 DC 24 V ±10 %

超音波流量計(装置用)|高精度タイプ

超音波流量計 検出器(サイズ:4 mm, 6 mm)

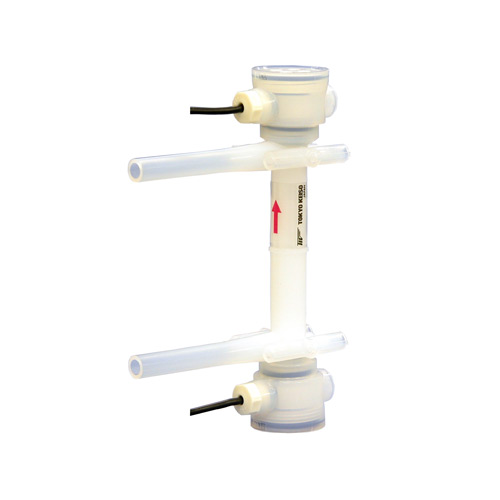

小流量の超純水や各種薬液などの高精度計測用に設計されたPFA超音波流量計検出器で、SFC形変換器と組み合わせて使用します。接液部はすべてPFAで構成されており、可動部がなく、液溜まりを生じやすいOリングなどの機械的シール部もありません。理想的なクリーン構造のため、半導体製造装置などの高いクリーン度が要求されるプロセスに最適な流量計です。

製品スペック
測定対象 液体全般 流量範囲 最大 0 ~ 8 L/min
最小 0 ~ 50 mL/min
流体温度 10 ~ 60 ℃ サイズ 4 mm, 6 mm
流体圧力 0.5 MPa max. 精度 ±1 % R.D.(流速 ≧ 1 m/s)

超音波流量計 検出器(サイズ:10 mm ~ 20mm)

超純水や各種薬液などの高精度計測用に設計されたPFA超音波流量計検出器で、SFC形変換器と組み合わせて使用します。接液部はすべてPFAで構成されており、可動部がなく、液溜まりを生じやすいOリングなどの機械的シール部もありません。理想的なクリーン構造のため、半導体製造装置などの高いクリーン度が要求されるプロセスに最適な流量計です。

製品スペック
測定対象 液体全般 流量範囲 最大 0 ~ 80 L/min
最小 0 ~ 1 L/min
流体温度 10 ~ 60 ℃ サイズ 標準:10mm, 15mm, 20mm
流体圧力 0.5 MPa max. 精度 ±1 % R.D.(流速 ≧ 1 m/s)

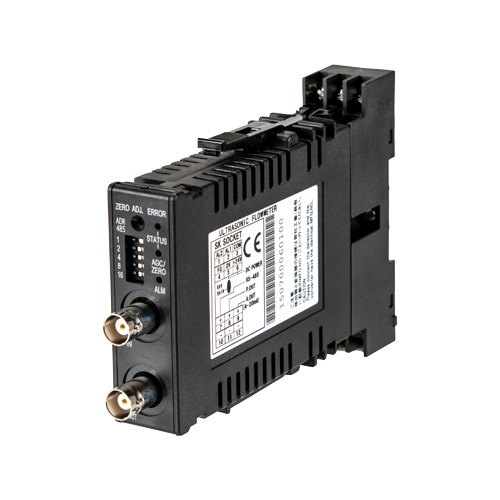

DINレール取付形 超音波流量計 変換器

UCUF検出器と組み合わせて使用するDINレール取付形変換器です。 デジタル信号プロセッサ(DSP)等の最新の電子技術を採用し、半導体製造プロセスや薬液プロセス等で流体に含まれる気泡に対する影響を格段に軽減しました。

製品スペック
出力 パルス・警報・電流 通信機能 RS485 通信
電源 DC 24 V ±10 % 材質 ABS樹脂
周囲温度 0 ~ 60 ℃ 取付 DINレール

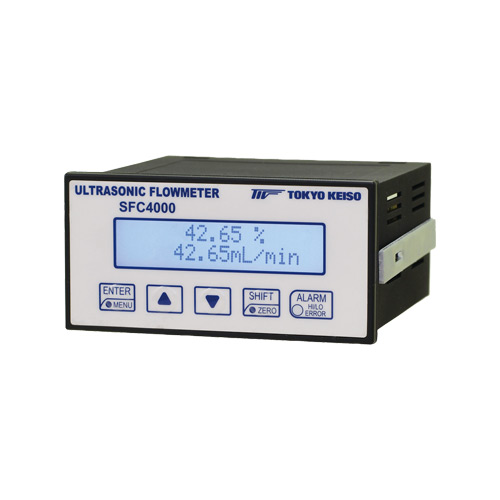

パネルマウント形 超音波流量計 変換器

UCUF検出器と組み合わせて使用するパネルマウント形変換器で、瞬時流量や積算流量、各種ステータスが表示できるほか、各種設定の確認・変更が可能です。デジタル信号プロセッサ(DSP)等の最新の電子技術を採用し、半導体製造プロセスや薬液プロセス等で流体に含まれる気泡に対する影響を格段に軽減しました。

製品スペック
出力 パルス・警報・電流 通信機能 RS485 通信
表示 バックライト付LCD 電源 DC 24 V ±10 %
材質 ABS樹脂 周囲温度 0 ~ 50 ℃
取付 パネルマウント

超音波流量計(装置用)|微小流量タイプ

液体微小流量用超音波流量計

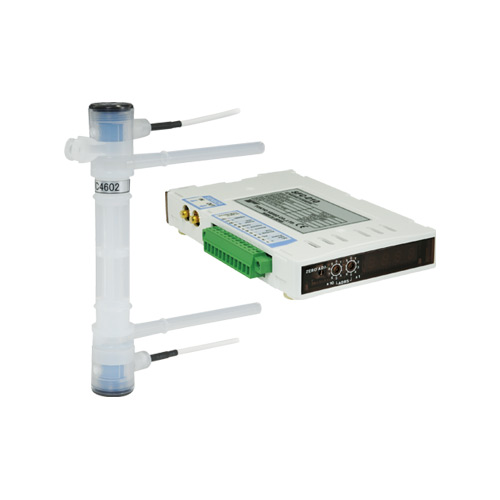

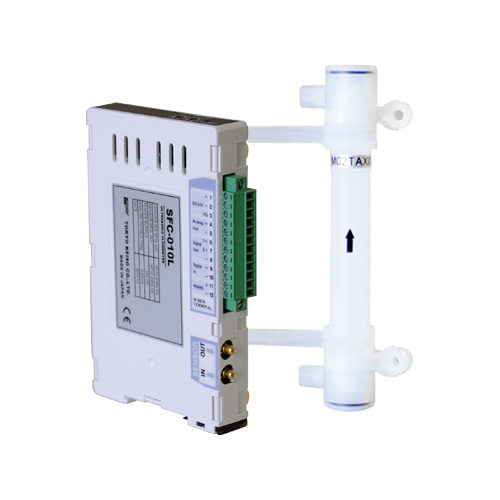

最小フルスケール流量 10 mL/minが設定可能な液体微小流量用PFA超音波流量計です。超純水や各種薬液などの微小流量を高精度で測定できます。

製品スペック
測定対象 液体全般 流量範囲 最大 0 ~ 100 L/min
最小 0 ~ 10 mL/min
流体温度 10 ~ 90 ℃ サイズ 2.5 mm
流体圧力 0.5 MPa max. 精度 ±1 % R.D(≧ 25 mL/min)
出力 パルス・警報・電流 表示 4桁LED 瞬時流量(mL/min)
電源 DC 24 V ±10 % 変換器取付 DINレール

超音波流量計(装置用)|高温タイプ

高温液体用小口径超音波流量計

流体温度180 ℃まで対応可能な高温液体用PFA超音波流量計です。
接液部は特殊グレードのPFAで構成され、純水や各種薬液などの高温流体を高精度で測定できます。

製品スペック
測定対象 液体全般 流量範囲 最大 0.8 ~ 2.0 L/min
最小 0.1 ~ 0.8 L/min
流体温度 10 ~ 180 ℃ サイズ 4 mm
流体圧力 0.5 MPa max.
(流体温度 < 120 ℃)
精度 ±1 % R.D
(流速 ≧ 1 m/s 以上)
出力 パルス・警報・電流 表示 4桁LED(瞬時流量%)
電源 DC 24 V ±10 % 変換器取付 DINレール

渦式フローセンサ

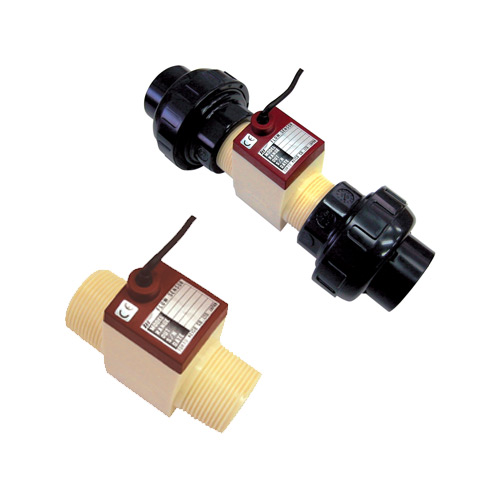

渦式フローセンサ〔PPS樹脂〕

ボディにPPS樹脂を採用したコストエフェクティブな液体用渦式フローセンサです。
接続サイズ:3/8" ~ 1/2"

渦式フローセンサ〔PPS樹脂〕

ボディにPPS樹脂を採用したコストエフェクティブな液体用渦式フローセンサです。
接続サイズ:25A (1")

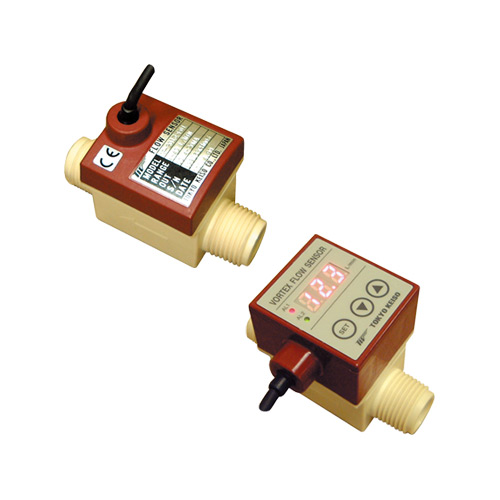

渦式フローセンサ〔PPS樹脂〕

ボディにPPS樹脂を採用したコストエフェクティブな液体用渦式フローセンサです。
接続サイズ:32A (1-1/2")

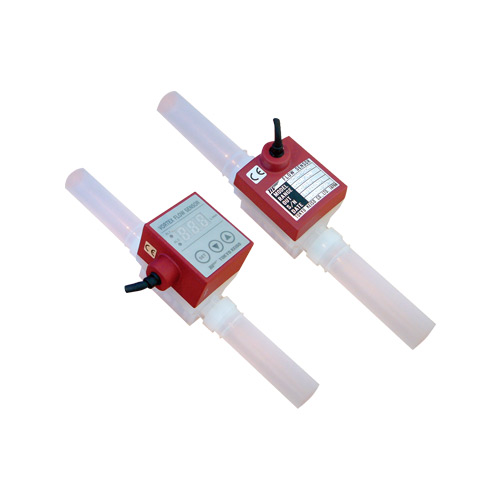

渦式フローセンサ〔PFA〕

ボディにフッ素樹脂(PFA)を採用したクリーン構造の液体用渦式フローセンサです。
接続サイズ:3/8" ~ 1"

流量コントローラ(装置用)|一体形

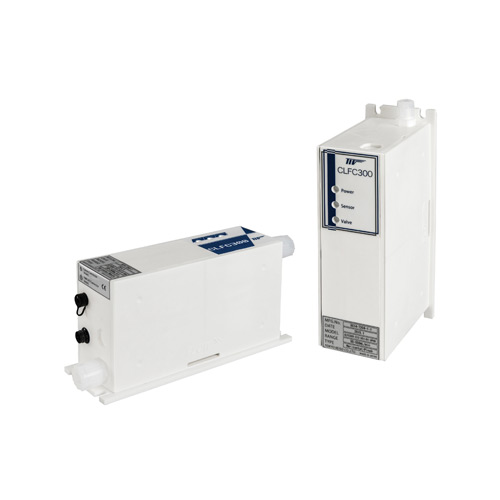

一体形流量コントローラ

流量検出にPFA製高精度超音波流量計を採用し、コントロール弁、制御回路部を一体化した流量コントローラです。純水、超純水、各種薬液、CMPスラリーなどの流量制御にご使用いただけます。

流量コントローラ(装置用)|分離形

流量コントロールシステム

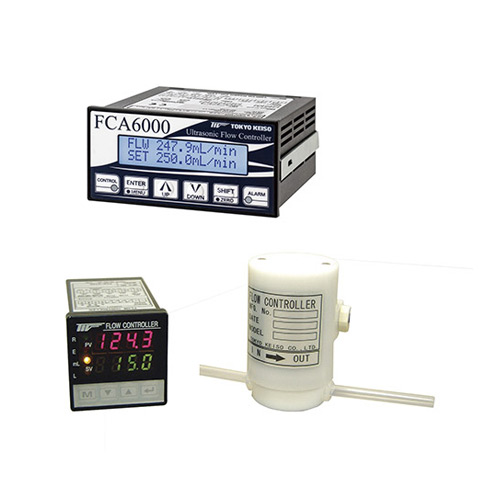

PFA製UCUF形高精度超音波流量計、FCV形コントロール弁および超音波流量計用変換器搭載のFCA6000形コントローラで構成される分離形の流量コントローラです。超音波流量計検出器およびコントロール弁の選択により、広範囲の流量制御が可能です。純水、超純水、各種薬液、CMPスラリーなどの流量制御にご使用いただけます。

流量コントロールシステム

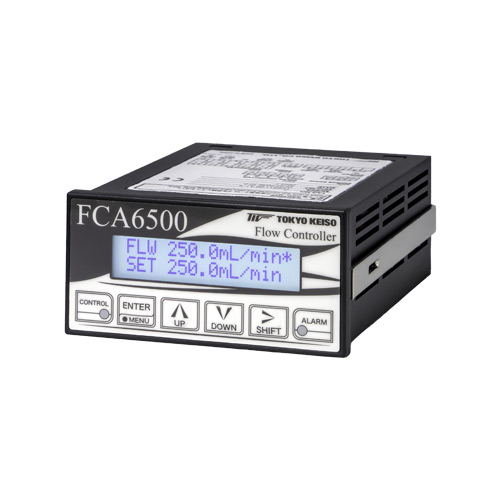

FC6500は分離型の流量コントロールシステムです。各種センサからの流量信号をアナログ入力で取り込み、目標値で流量が一定になるようバルブが動作します。
FC6500シリーズは、接液部がオールフッ素樹脂性のコントロール弁と流量コントローラで構成されております。
