TH-1800-T/TRX-700-CNG

流量計測機器

自動車試験用流量計測システム

CNG 流量計測システム

CNG燃料の直接測定の要望に応え、工業用流量計として長年実績のあるミニサーマルフローメータを高精度CNG燃料流量計としてアレンジ致しました。検出器はミニサーマルフローメータTH-1800シリーズに温度計を付加したものを標準とし、変換器はTRX-700シリーズをBOXに収納しオプション機能を付加できるように致しました。変換器付加機能は通常のAC 電源に加えバッテリー駆動が可能なDC12V、DC24Vの電源に対応可能と致しました。また、時間単位あたりの量を簡易計測可能な機能を付加可能と致しました。

カタログ・パンフレット

• TH-1800-T / TRX-700-CNG

  カタログPDF

※記載事項は製品改良のため予告なく変更することがあります。

特長

• 温度、圧力が変動しても標準状態の流量に換算して表示信号出力を致します。温度変化が大きい場合は、ガス物性値の変化により若干の影響を受けますが、検出器に付属する温度計により補正し精度を保ちます。
• 高精度±1.5% reading(流領域5 ～ 100%)
• 公称口径15A、20A、25A、40A、50A の5サイズでワイドレンジ。
  15A で最小0.3m³ / h(nor)から50A で最大200m³/h(nor)〔都市ガス換算〕をカバーします。
• あらかじめ指定された5種類のCNG混合ガス物性値を記録可能で、変換器パラメータの設定にてユーザー側で容易に切替えることが可能です。
• 可動部がないので、磨耗による劣化や定期的な部品交換はありません。
• AC およびDC 電源、瞬時流量、積算流量、アナログ出力、接点警報出力、RS485 出力等多くの表示や出力機能があります。

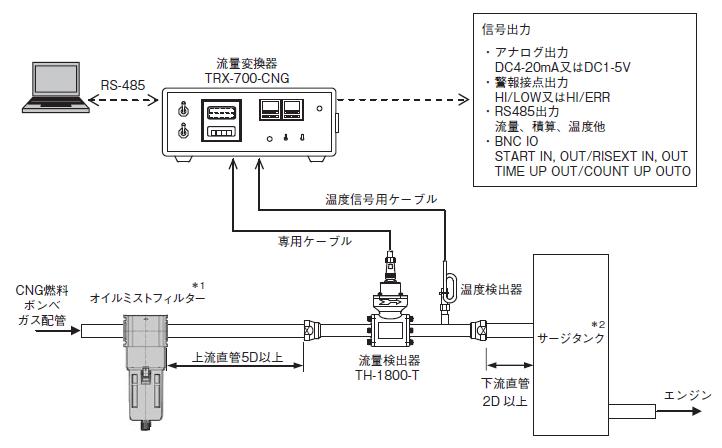

標準的なシステム構成例
