TF-1000

流量計測機器

熱式流量計

サーマルマスフローメータ / コントローラ〔全量通過式〕

TF-1000 MINI-THERMAL シリーズは、従来パージメータなどで各種ガス流量の現場計測を行なっていたアプリケーションのリモート指示、コントロールを目指して開発されたコンパクトで低価格のサーマルマスフローメータです。
中～大口径タイプも取り揃え、各種ガスサプライライン、ユーティリティライン、空調ラインなど幅広い分野にてご利用いただけます。DC24V 電源、DC4 ～ 20mA 出力も加わり、汎用機器との電源共通化を図ることができ、手軽にリモート化することが可能になりました。

カタログ・パンフレット

• TF-1000シリーズ

  カタログPDF

※記載事項は製品改良のため予告なく変更することがあります。

特長

• 温度、圧力の補正不要の熱式質量流量計測方式
• 最小0～2L/min(nor)から最大0～750m³/h(nor)をカバーするワイドな流量範囲
• 高速応答 (90%応答 0.5秒以内)
• 上下流側直管長が短い配管レイアウト (整流器内臓)
• 全量通過方式で手軽なメンテナンス

ラインアップと仕様

1000 L/min(nor)まで

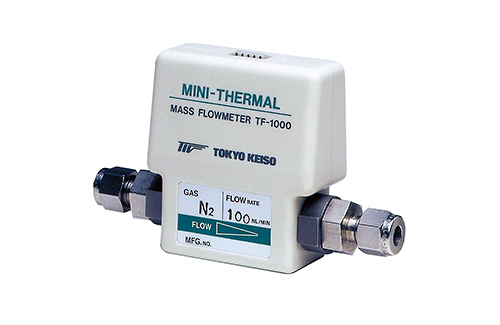

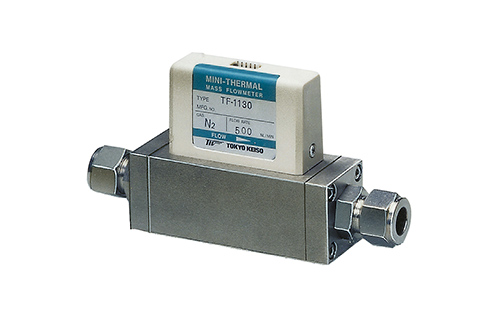

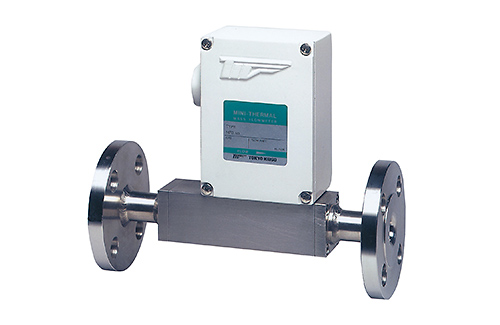

形式	TF-100□P/S	TF-11□□	TF-12□□
外観
測定対象	気体全般
口径	1/4	1/4、3/8、1/2、3/4、1
流量レンジ	最大：0 ～ 120 L/min(nor) 最小：0 ～ 2 L/min(nor)	最大：0 ～ 1000 L/min(nor) 最小：0 ～ 2 L/min(nor)
プロセス接続	Rc、OD、SWL	Rc、OD、SWL、JIS10K フランジ
測定精度	±2.0% F.S.

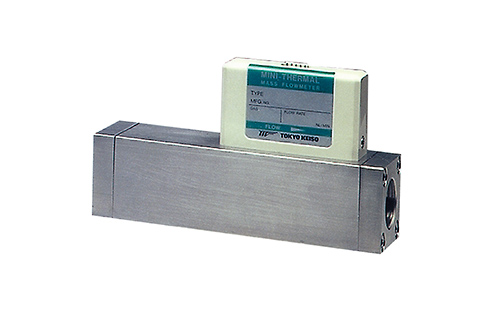

形式	TF-13□□	TF-14□□
外観
測定対象	気体全般
口径	1/2、3/4、1
流量レンジ	最大：0 ～ 1000 L/min(nor) 最小：0 ～ 150 L/min(nor)
プロセス接続	Rc、JIS10Kフランジ
測定精度	±2.0% F.S.

中口径・大口径タイプ

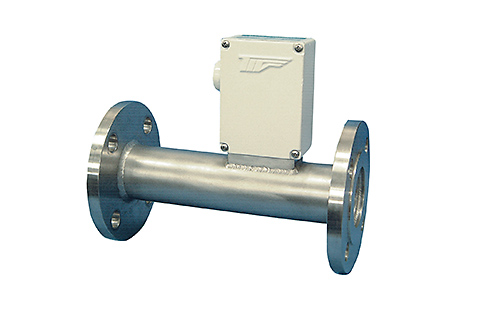

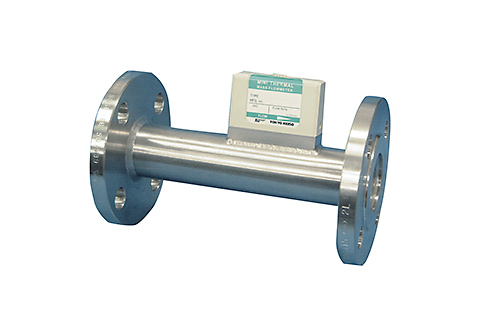

形式	TF-115□	TF-125□
外観
測定対象	気体全般
口径	25A ～ 80A 1B ～ 3B
流量レンジ	最大：128 ～ 750 m³/min (nor) 最小：12 ～ 75 m³/min (nor)
プロセス接続	Rcメネジ（1B ～ 2B） JIS10Kフランジ（25A ～ 80A）
測定精度	±2.0% F.S.
