CP-22-100-B + PGT

ホーム>流量計・レベル計 製品案内>気泡式（パージ式）レベル計>CP-22-100-B + PGT
レベル計測機器 NEW
気泡式（パージ式）レベル計
気泡式（パージ式）レベル計

パージ式レベル計を構成するためのパージセットCP-22-100-Bとパージ管（バブラ管）PGTのセットです。

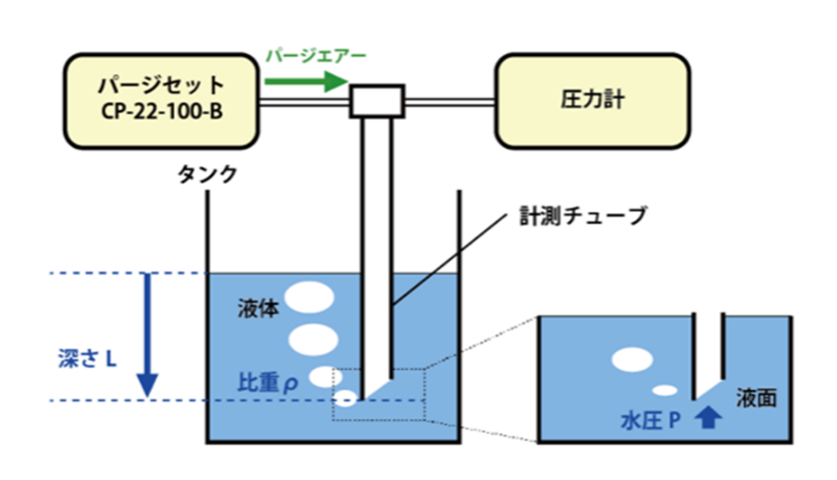

液中に挿入したパージ管（バブラ管）の先端から常に一定量のガス（空気または不活性ガス）を放出することにより、パージ管先端にかかっている液体の圧力に相当する背圧を圧力計/差圧伝送器で測定して、液位を検出します。

カタログ・パンフレット

※記載事項は製品改良のため予告なく変更することがあります。

特長

  • 可動部がないため、高粘度液や浮遊物の多い液などのレベル計測に最適。
  • 液中に挿入されるのはパージ管のみであるため、腐食性液体にも対応可能。
  • 常時エアーなどを送り込んでいるため、指示計・発信器内部に腐食性ガスの進入がありません。
  • パージセット部は電気を使用しないため、防爆エリアで使用できます。

用途

  • 汚泥貯留槽のレベル測定
  • マンホールポンプ槽のレベル制御
  • 排水・水処理設備のpH調整槽における薬液や腐食性液体の測定

標準仕様

測定対象 液体
測定レンジ 最大挿入長さ （固定フランジタイプ）
　ステンレス材質：15800mm（3800mm 以上はソケット接続タイプ）
　PVC 材質：3800mm
パージ管プロセス接続 10A～40A JIS10K 摺動または固定フランジ
パージセット タイプ： 二次圧（負荷圧）変動形
計測流体： 空気・N2などの不活性ガス
供給圧力： 0.3 ～ 1 MPa
設定圧力： 0.2 MPa （減圧弁にて）
二次圧力： 0 ～ 0.15 MPa（水液位0 ～ 15000mm の場合）
供給気体温度： Max45℃
標準流量目盛範囲 ； 0.12～1.2L/min(std)（空気,20℃,1atm）
