UL6300 V2

流量計測機器

超音波流量計

クランプオンタイプ超音波流量計

SONICMAX UL6300 V2は、クランプオンタイプのセンサ(UFS6000 V2)に高性能変換器(UFC300 V2)を組み合わせたタイムフライト方式の超音波流量計です。流体に完全非接触な3種類のセンサにより、ワイドな配管口径(15 ~ 4000mm)に適用できます。
ステンレス製センサレール・ケーブル・超音波トランスデューサを一体化させた新形センサは、従来形と比較し、配管取り付けの容易化、メンテナンスの簡略化、耐候性の向上を実現しました。 また、マルチセンサ対応の高性能変換器は、DSPによる信号処理と充実した状態診断機能により、低流速域まで高精度で安定した流量測定を可能にしている他、操作性の向上も実現しています。

日本国内防爆対応  NEW
国内防爆エリアで使用可能な日本防爆形をラインアップ

カタログ・パンフレット

• UL6300 V2

  カタログPDF

• UL6300 V2-JEx

  パンフレット

• クランプオンタイプ超音波流量計　配管仕様別選定ガイド

  カタログPDF

※記載事項は製品改良のため予告なく変更することがあります。

日本防爆形の詳細

特長

• 配管の外部にセンサを取り付けた非接触の測定方式は、 パーティクルの発生や金属イオンの混入を完全に排除し、純水や薬液の流量測定に最適。
• マルチセンサ対応の高性能変換器により、1台で2ラインの同時測定や流れの乱れの影響が軽減する2測線測定が可能。
• DSP信号処理により、低流速域(0.5m/s)まで安定した高精度な測定(指示値の±1% 、口径50mm 以上)を実現。
• 3種類のセンサ(スモール/ ミディアム/ ラージ)により、配管口径15mmから4000mmまで対応。
• センサレール、センサおよびケーブルを一体化した構造により、従来形と比較し配管取り付けの容易さを実現。 また、標準センサレール材質をステンレスとし耐候性の向上を実現。
• コネクションボックスを設けることで、ケーブルの延長やケーブルの一本化を実現。
• 高温仕様センサにより、+ 200 ℃までのプロセス温度に対応
• 表示器には見やすい青色ドットマトリックスLCD(バックライト付き)、128×64 ドット(59×31mm)を採用。 バーグラフ表示、マルチライン表示、リアルタイムトレンドなど充実した表示機能。
• クイックセットアップ機能により、流量レンジ、パルスレートなどの基本設定の簡単入力が可能。
• キー操作にボタンスイッチを追加、従来形から搭載されている赤外線スイッチとの併用で、操作性の向上を実現。
• 日本防爆形（防爆型式検定合格品）をラインアップ、国内防爆エリアで使用可能。
• ATEX/IECEx 海外防爆認証に対応。

標準仕様

日本防爆形 UL6300 V2 -JEx

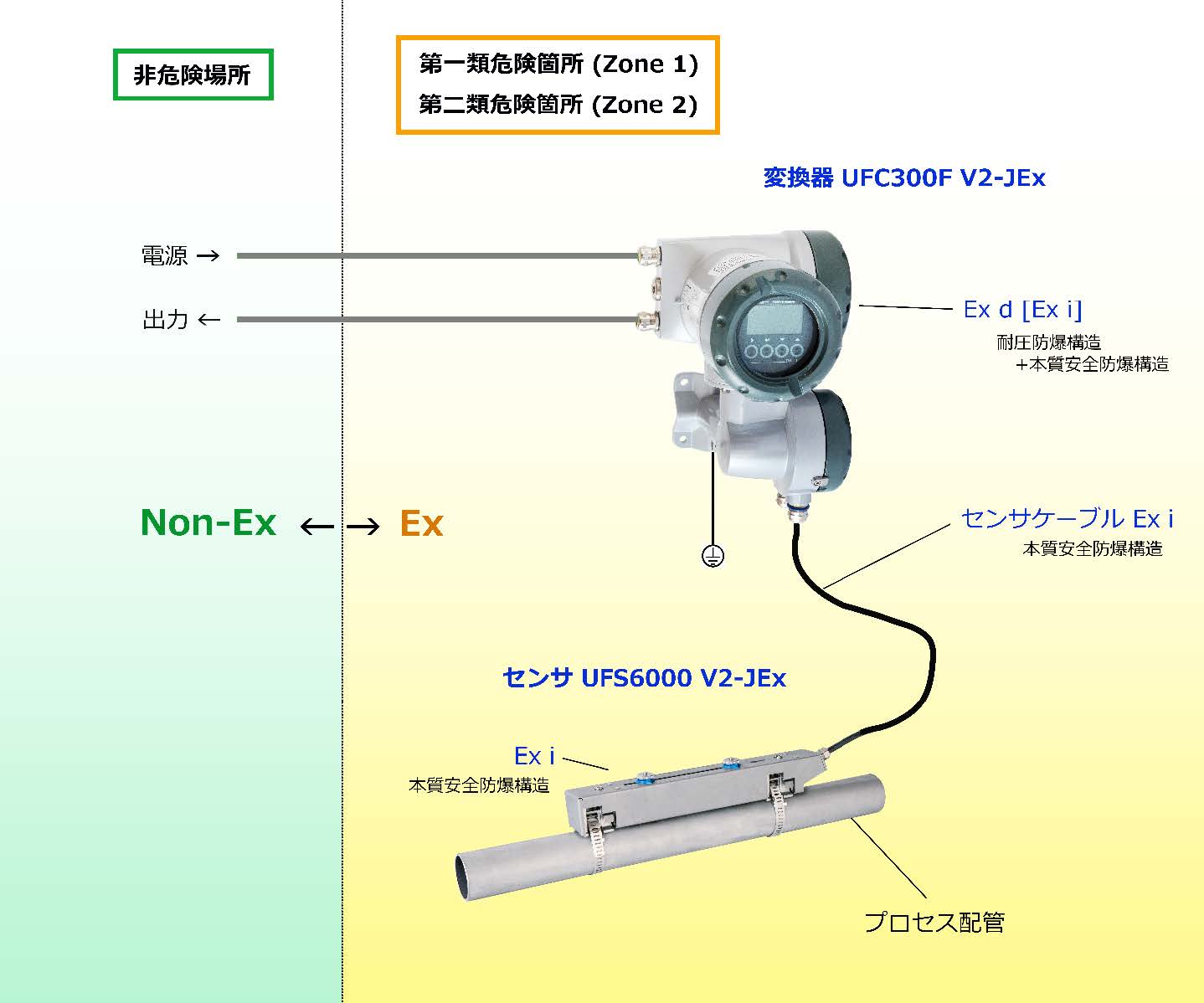

防爆形の特長

• センサは本質安全防爆構造（Ex-i）を採用、センサケーブルは耐圧防爆配線工事が不要
• センサ用の安全保持回路は耐圧防爆構造（Ex-d）の変換器ハウジングに内蔵、変換器は危険場所内に設置可能
• グループ IIC 対応
• 高温仕様センサはプロセス温度 200℃まで防爆対応（温度等級 T2）

主な防爆仕様

※1 端子ボックス：安全増防爆構造はオプションです。
※2 温度等級、プロセス温度、周囲温度の関係はテクニカルガイダンスを参照ください。
