差圧流量計

差圧流量計はオリフィス(板)などの絞り機構を流路に置き、流れによって絞りの前後に発生する圧力差(差圧)を検出して流量を測定する流量計です。

オリフロメータ®
オリフィスを組み込んだ主管に分岐管を設けて、それに取り付けた小口径の面積流量計または差圧計で主管の液体・気体流量を測定する流量計です。設置が容易で、分流式のため中~大口径でも経済的に流量を測定することができます。電源不要の現場指示から各種警報、流量信号出力、防爆対応品など幅広くラインアップしています。

Vコーン流量計/Wafer Cone®流量計
絞り機構にV形コーンを採用し、基本的に直管長が不要でオリフィスに比べて低圧力損失の特性を実現しています。液体、気体、蒸気の測定に対応します。

ピトー管流量計
差圧発生体として多孔式ピトー管を採用した差圧流量計で、主に空調用水ラインの流量を測定する瞬間流量計として使用されます。

※「オリフロメータ」は東京計装の登録商標です。
※「Wafer-Cone」は米国McCROMETER社の登録商標です。

オリフロメータ®

現場指示モデル、警報発信器付きモデル

オリフィスプレートを組み込んだ測定管に小形のガラス管面積流量計を取り付けた一体形オリフィス式流量計です。簡単に流量を測定したい場合に最適です。現場指示のほかリードスイッチによる警報出力が可能です。

デジタル表示器搭載モデル

オリフィスプレートを組み込んだ測定管にデジタル差圧計を取り付けた一体形オリフィス式流量計です。バッテリータイプ、電流発信器付きなど多彩なラインアップがあります。

現場指示、電流発信器付きモデル

オリフィスプレートを組み込んだ測定管に金属管面積流量計AM3000を取り付けた一体形オリフィス式流量計です。現場指示に加え電流発信付きやHART®通信付き電流発信を選択できます。耐圧防爆仕様や本質安全防爆仕様も選択できます。

高分解目盛モデル

オリフィスプレートを組み込んだ測定管にガラス管面積流量計R形を取り付けた一体形オリフィス式流量計です。現場指示に加えリードスイッチや光電スイッチによる警報出力が可能です。

多機能モデル

オリフィスプレートを組み込んだ測定管に金属管面積流量計AM7000を取り付けた一体形オリフィス式流量計です。各種警報、信号出力、防爆仕様等幅広いラインアップがあります。

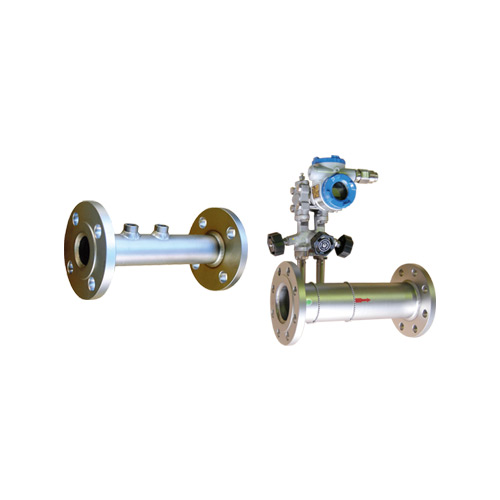

Vコーン流量計

Vコーン流量計

管路においたV形コーンで流れを絞り、差圧を発生させ流量を測定します。基本的に直管長が不要で、オリフィス式流量計に比べ半分以下の圧力損失です。測定流体は液体、気体、飽和蒸気など幅広く対応します。信号出力や防爆仕様に対応します。

Wafer Cone®流量計

デジタル表示器搭載、ウェハ接続モデル

Vコーン流量計のウェハ接続タイプです。Wafer Cone®と差圧発信器を組み合わせた一体形差圧流量計です。測定流体は液体、気体から飽和蒸気まで幅広く対応します。

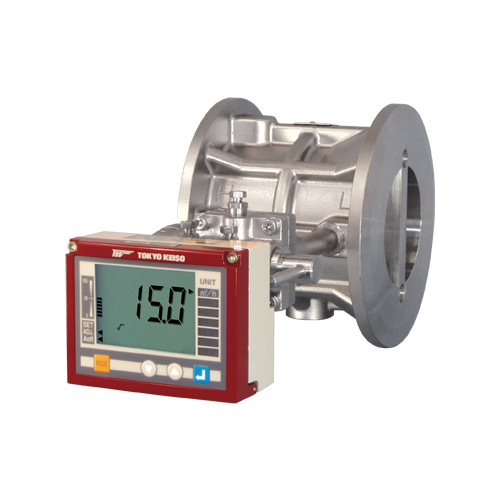

デジタル表示器搭載、ウェハ接続モデル

Vコーン流量計のウェハ接続タイプです。Wafer Cone®とマルチデジタル差圧計のDTを組み合わせた一体形差圧流量計です。バッテリータイプ、電流発信器付きなど多彩なラインアップがあります。

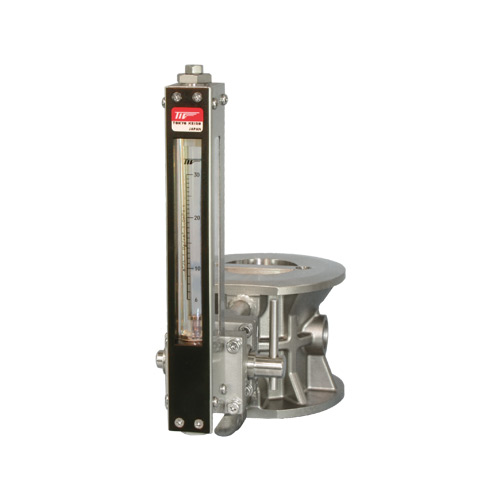

現場指示、警報発信器付き、ウェハ接続モデル

Vコーン流量計のウェハ接続タイプです。Wafer Cone®に小形面積流量計を流量指示計として取り付けた分流式流量計です。オリフィス式流量計と比較し、必要直管長も短く、圧力損失も低減できます。

デジタル表示器搭載、ウェハ接続モデル

Vコーン流量計のウェハ接続タイプです。
Wafer Cone® に差圧発信器を搭載した一体形モデルと差圧発信器搭載なしのモデルをラインアップしています。

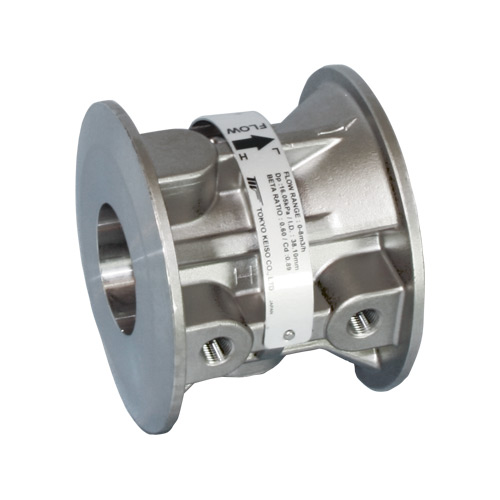

Wafer Cone® 測定管

Wafer Cone® 流量計の測定管部です。

(空調用) ピトー管流量計

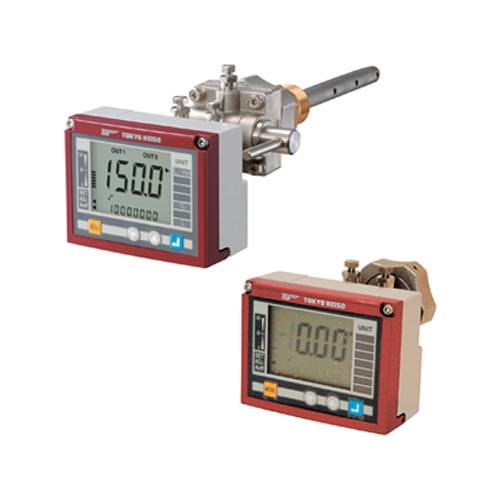

マルチデジタル・ピトー管流量計

ピトー管流量センサとDTマルチデジタル差圧計を組み合わせた瞬間流量計です。
・CDT1000:固定タイプ
・CDT2000:着脱タイプ

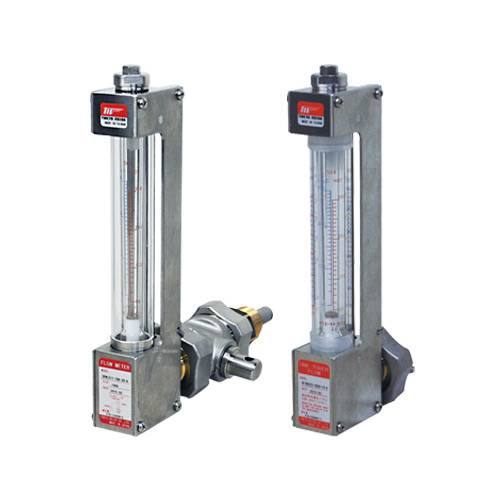

ピトー管流量計

ピトー管流量センサとガラス管面積流量計を組み合わせた瞬間流量計です。
・CFW1000:固定タイプ
・CFW2000:着脱タイプ

差圧(流量)発信器

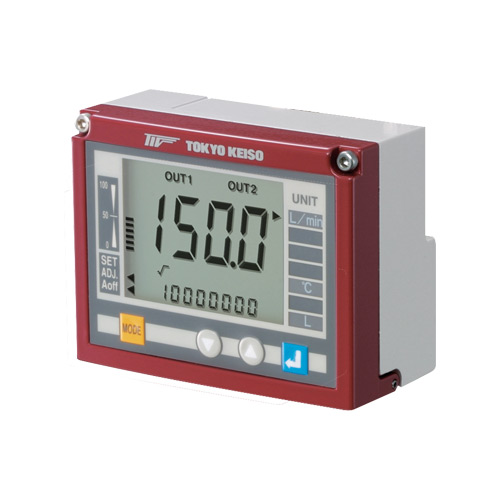

マルチデジタル差圧計

見やすい大形LCDディスプレー/バーグラフを装備し、開平演算、スケーリング、リニアライズ、バッテリー駆動などマルチ機能を備えた差圧計です。
